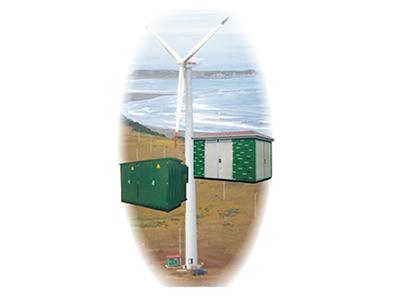

Subestación compacta para parque eólico YB-12/24/40.5-0.69
| Ítem |
Unidad de alto voltaje |
Transformador |
Unidad de bajo voltaje |
| Voltaje nominal (kV) |
400,630,1250 |
10(11)/12, 35/40.5 |
690 |
| Corriente nominal (A) |
|
|
50~4000 |
| Capacidad nominal (kV/A) |
|
30~2500 |
|
| Corriente admisible soportada de corta duración (kA) |
12.5(2s or 4s), 16(2s or 4s), 20(2s or 4s) |
|
|
| Valor de cresta de la corriente admisible soportada (kA) |
31.5,40,50 |
|
|
Subestación compacta para parque eólico YB-12/24/40.5-0.69

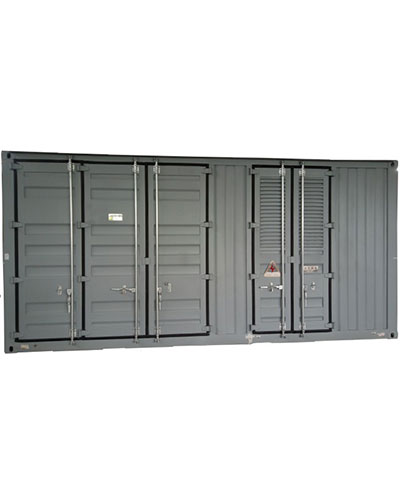

Subestación tipo contenedor YB-12/24
| Item | Unidad HV | Transformador | Unidad LV |
| Índice de voltaje (kV) | 12 | 24 | | 0.4 |
| Índice de corriente (A) | 630 | | 20~3200 |
| 1 Índice mín. de voltaje admisible P.F. (kV) | A tierra, entre fases | 42 | 65 | HV:42 | HV:50 | 2.5 |
| Entre contactos abiertos | 48 | 79 |
| Índice de voltaje admisible de impulso tipo rayo (kV) | A tierra, entre fases | 75 | 125 | 75 | 200 | 7.4 |
| Entre contactos abiertos | 85 | 145 |
Subestación tipo contenedor YB-12/24

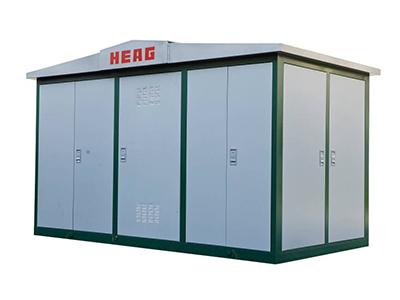

Subestación compacta estilo estadounidense YB-12/24
| Ítem |
LBS |
| Voltaje nominal (kV) |
12 |
| Corriente nominal (A) |
315, 630 |
| Tensión soportada a impulsos (kV) |
75 |
| Corriente admisible soportada de corta duración (kA/s) |
12.5/2,16/4 |
| Valor de cresta de la corriente admisible soportada (kA) |
31.5,40 |
Subestación compacta estilo estadounidense YB-12/24

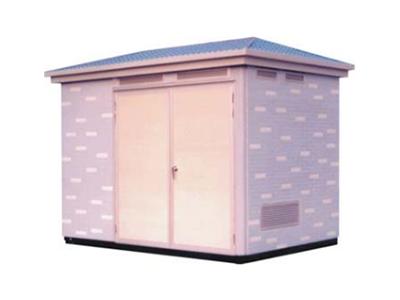

Subestación compacta ZBW-40.5
1. Altura: 1000m;
2. Temperatura ambiental: -25 ~+40 ;
3. Velocidad del viento: 34m/s (Presión del viento: 700Pa);
4. Espesor del hielo: 20mm;
5. Humedad relativa: promedio diario 95%, promedio mensual 90%;
6. Sin sacudida fuerte y impulsos;
7. Ocaciones sin contaminación infllamable, explosiva y grave y sin corrosión química.
Subestación compacta ZBW-40.5

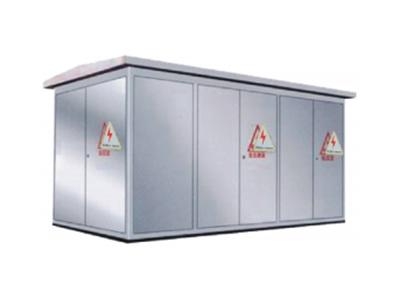

Subestación compacta inteligente YBZ-12
| Ítem |
Unidad de alto voltaje |
Transformador |
Unidad de bajo voltaje |
| Voltaje nominal (kV) |
12 |
11/0.4 |
0.4 |
| Corriente nominal (A) |
630 |
|
144~2309 |
| Capacidad nominal (kV/A) |
|
100~1600 |
|
| Corriente admisible soportada de corta duración (kA/s) |
20~31.5(CB) |
|
30/1 |
| Valor de cresta de la corriente admisible soportada (kA) |
50~80(CB) |
|
63 |
Subestación compacta inteligente YBZ-12
Subestación compacta para ferrocarril BTZH1-12
| Ítem |
Unidad de alto voltaje |
Transformador |
Unidad de bajo voltaje |
| Voltaje nominal (kV) |
12 |
|
0.4 |
| Corriente nominal (A) |
630(200) |
|
|
| Frecuencia nominal (Hz) |
50 |
50 |
50 |
| Corriente admisible soportada de corta duración (kA/s) |
20/3 |
|
|
| Valor de cresta de la corriente admisible soportada (kA) |
50 |
|
|
Subestación compacta para ferrocarril BTZH1-12
La subestación compacta subterránea YB-ZD-12 es una especie de subestación compacta que puede ser semi-subterránea o totalmente subterránea. Es subterráneo, por lo que la contaminación acústica y la radiación electromagnética se pueden reducir.
