Celda de baja tensión

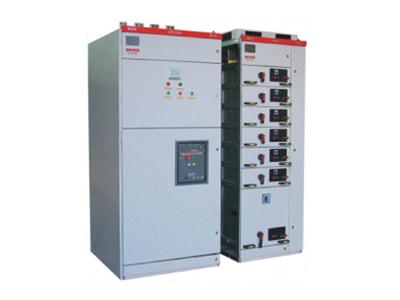

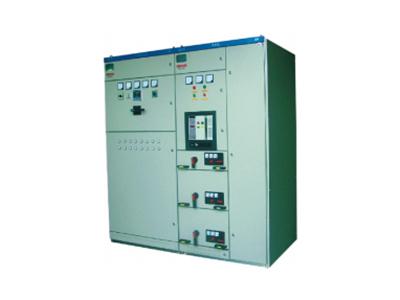

Aparamenta de baja tensión extraíble MNS
Voltaje nominal (V) 660
Frecuencia nominal (Hz) 50, 60
Corriente nominal (A) 600, 1000, 1600, 2000, 3200, 5000
Tensión nominal de aislamiento (V) 660
Corriente admisible de corta duración 1s (kA) 30, 40, 50, 70, 65, 85, 100
Aparamenta de baja tensión extraíble MNS

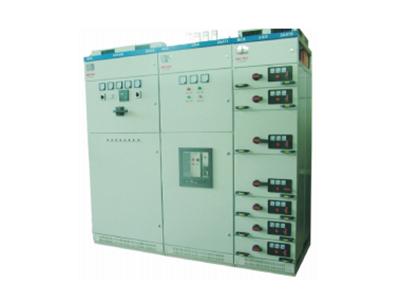

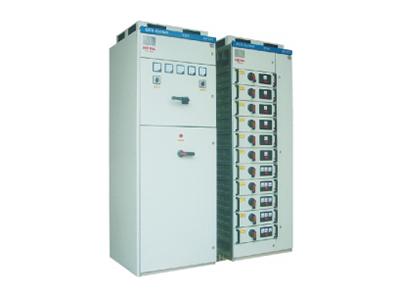

Aparamenta de baja tensión extraíble GCS
Voltaje nominal (V) Circuito principal: CA 380(400), (600)
Circuito auxiliar: CA 220, 380(400) CC 110, 220
Frecuencia nominal (Hz) 50, 60
Corriente nominal (A) 4000
Corriente admisible soportada de corta duración (kA/1s) Barra colectora: 50, 80
Corriente soportada máxima (kA/0.1s) Barra colectora: 105, 176
Aparamenta de baja tensión extraíble GCS
Aparamenta de baja tensión extraíble GCK
Max. tensión de trabajo (V) 660
Frecuencia nominal (Hz) 50, 60
Max. corriente de trabajo (A) 3150
Aparamenta de baja tensión extraíble GCK
Celda de baja tensión extraíble MCS
Tensión nominal de trabajo (V) AC: 380, 660
Frecuencia nominal (Hz) 50, 60
Corriente de trabajo máximo de barra colectora principal (A) 5000
Corriente admisible de corta duración 1s (kA) Barra colectora principal: 100
Corriente soportada máxima (kA) Barra colectora principal: 220
Celda de baja tensión extraíble MCS

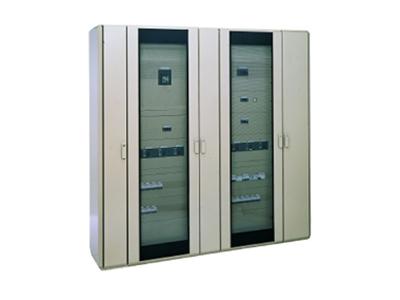

Celda de baja tensión extraíble Prisma
Voltaje máximo (V) 690
Frecuencia nominal (Hz) 50, 60
Corriente nominal (A) 630~4000
Tensión nominal de aislamiento (V) 1000
Tensión soportada nominal a impulsos (kV) 12
Celda de baja tensión extraíble Prisma

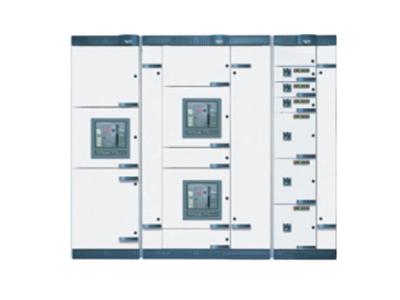

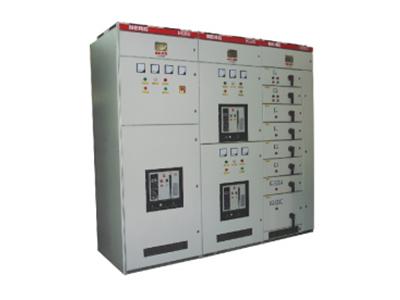

Tablero de baja tensión extraíble Blockset
Tensión nominal de aislamiento (V) AC 660(1000)
Frecuencia nominal (Hz) 50, 60
Corriente nominal (A) Barra colectora horizontal: ≤6300 Barra colectora vertical: Mw≤1000, D≤3200 Unidad de gabinete: ≤400
Valor de cresta de la corriente admisible soportada (kA) 63, 105, 187, 220
Corriente admisible soportada de corta duración (kA) 30, 50, 85, 100
Tablero de baja tensión extraíble Blockset

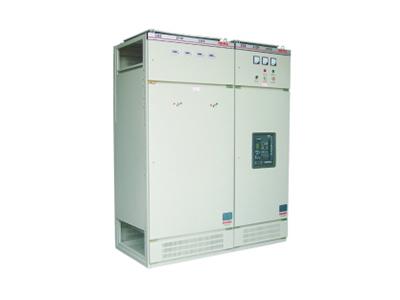

Tablero de baja tensión fijo GGD
Voltaje nominal (V) 400
Frecuencia nominal (Hz) 50, 60
capacidad de ruptura soportada en cortocircuito (kA) 15, 30, 50
Corriente admisible soportada de corta duración 1s (kA) 15, 30, 50
Valor de cresta de la corriente admisible soportada (kA) 30, 63, 105
Tablero de baja tensión fijo GGD
Tablero de baja tensión fijo HGBDr
Voltaje nominal (V) AC 380, 660
Frecuencia nominal (Hz) 50
Max. corriente de trabajo (A) Barra colectora principal: 4000
Corriente admisible soportada de corta duración 1s (kA) 80
Corriente soportada máxima (kA) Barra colectora principal: 176
Tablero de baja tensión fijo HGBDr

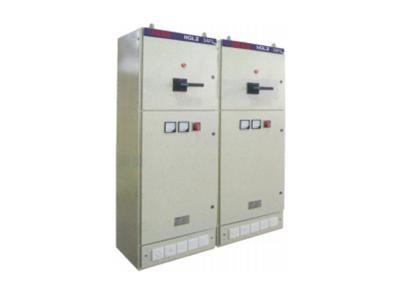

Panel de distribución en baja tensión XL-21(G)
Voltaje nominal de circuito principal (V) AC 400
Voltaje nominal de circuito auxiliar (V) AC 220, 380
Frecuencia nominal (Hz) 50, 60
Corriente nominal (A) ≤1250
Tensión nominal de aislamiento (V) 660
Panel de distribución en baja tensión XL-21(G)

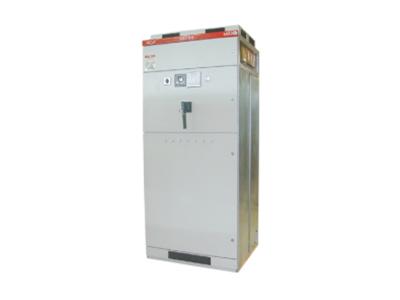

Panel de compensación para condensador HYDJ1
Voltaje nominal (Ue) (V) AC 380
Frecuencia nominal (Hz) 50
Corriente nominal (A) interruptor principal: 630
Barra colectora principal: 412
Corriente admisible soportada de corta duración (kA) Barra colectora principal: 15
Valor de cresta de la corriente admisible soportada (kA) Barra colectora principal: 30
Panel de compensación para condensador HYDJ1

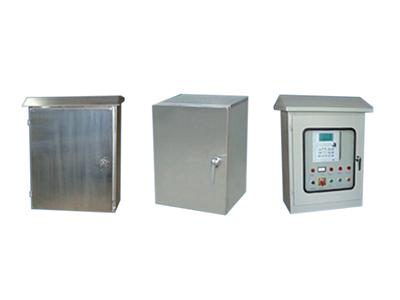

Cabina de energía HY-JXF1
Voltaje nominal (V) 380
Frecuencia nominal (Hz) 50
Corriente nominal (A) 200~63
Corriente admisible soportada de corta duración (kA) 6
Valor de cresta de la corriente admisible soportada (kA) 10.2
Cabina de energía HY-JXF1

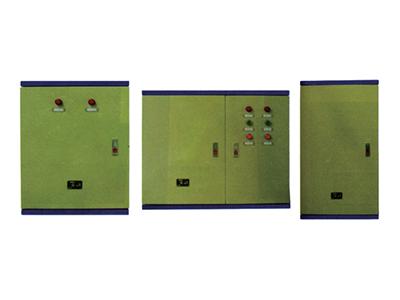

Armario de distribución de motor HY-JXF2
Voltaje nominal (V) 380
Frecuencia nominal (Hz) 50
Corriente nominal (A) 80~10
Corriente admisible soportada de corta duración (kA) 6
Valor de cresta de la corriente admisible soportada (kA) 10.2
Armario de distribución de motor HY-JXF2
Armario de control JP
Corriente nominal (V) AC 380
Tensión nominal de aislamiento (V) AC 660
Forma de compensación Compensación trifásica & monofásica
Capacidad de compensación
420kvar~60kvar
Compensación Interruptor de circulación, interruptor de codificación, interruptor de control difuso
Armario de control JP

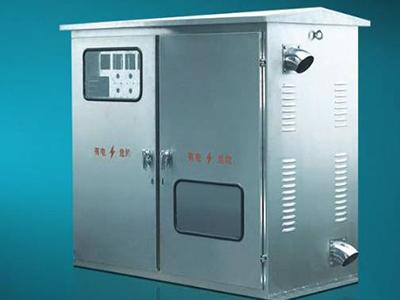

Caja de distribución integrada JPZ
Voltaje nominal (V) 400
Corriente nominal (A) 100~630
Tensión soportada a impulso tipo rayo (kV) 6
Corriente admisible soportada de corta duración 1s (kA) 15
Valor de cresta de la corriente admisible soportada (kA) 30
Caja de distribución integrada JPZ

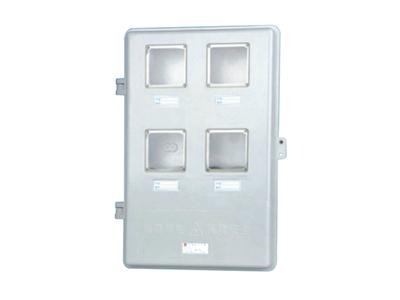

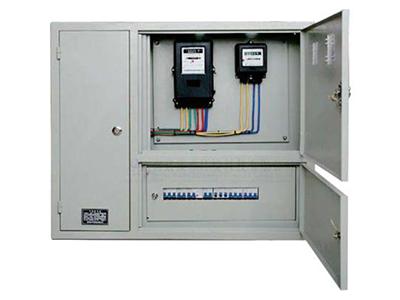

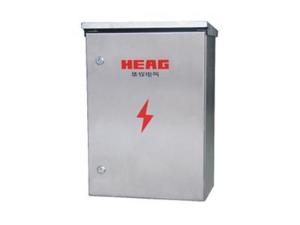

Caja para medidor HY-DBX
Voltaje nominal (V) 380, 220
Frecuencia nominal (Hz) 50
Corriente nominal (A) 225-10
Corriente admisible soportada de corta duración (kA) 6
Valor de cresta de la corriente admisible soportada (kA) 10.2
Caja para medidor HY-DBX

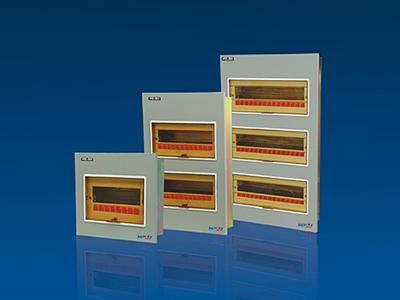

Cuadro eléctrico HY-PZ30
Voltaje nominal (Ue) (V) 380, 220
Frecuencia nominal (Hz) 50
Corriente nominal (A) 100-10
Corriente admisible soportada de corta duración (kA) 4
Tensión nominal de aislamiento (Ui) (V) 400
Cuadro eléctrico HY-PZ30
